Pour les lignes de conditionnement passant de processus semi-manuels à automatisés, la mise à niveau des équipements nécessite de la précision. Les bonnes machines dictent la qualité de votre produit final. Il détermine également votre véritable capacité de débit. Un mauvais contrôle de la température ruine l’emballage. Des systèmes de convoyeurs mal adaptés entraînent de graves distorsions du film. Vous serez confronté à des dommages aux produits et à un gaspillage excessif de matériaux. Un système de chauffage n’est jamais un simple actif plug-and-play. Une sélection appropriée nécessite d’équilibrer une thermodynamique complexe. Vous devez envisager de varier la chimie du film. L’infrastructure unique de vos installations joue un rôle majeur. Choisir aveuglément entraîne souvent des goulots d’étranglement fréquents et des interruptions du flux de travail. Ce guide détaille les critères techniques essentiels d’évaluation. Nous explorons les réalités quotidiennes de mise en œuvre pour guider vos décisions. Vous découvrirez comment différentes méthodes de chauffage interagissent avec des matériaux spécifiques. Enfin, nous vous aidons à sélectionner en toute confiance l’équipement exact nécessaire pour atteindre vos objectifs de production.
Points clés à retenir
Les technologies de chauffage doivent correspondre à l'application : la convection (air chaud) offre une polyvalence pour le POF/PVC, la vapeur offre une précision pour les courbes complexes et l'infrarouge excelle avec les bandes d'inviolabilité de couleur foncée.
Le matériau de la courroie dicte la compatibilité du film : les films en polyéthylène (PE) nécessitent des courroies en téflon ou en fibre de verre pour éviter de coller, tandis que le treillis métallique standard convient à la polyoléfine (POF).
La plomberie à circulation d'air est essentielle : un emballage rétractable efficace repose sur un « ballonnement » contrôlé du film ; un mauvais déroutage interne conduit à des points froids et à des rides.
Budget réaliste pour l'automatisation : alors que les tunnels industriels d'entrée de gamme coûtent entre 10 000 $ et 50 000 $, les systèmes à mouvement continu traitant plus de 100 unités par minute représentent une dépense d'investissement à six chiffres.
1. Évaluation des technologies de chauffage : circulation de chaleur, vapeur et rayonnement
La sélection du bon fluide caloporteur définit le succès de votre emballage. Vous devez faire correspondre les propriétés physiques du tunnel aux exigences spécifiques de votre produit. Les fabricants choisissent généralement entre la convection, la vapeur ou l’énergie radiante. Chaque méthode offre des avantages distincts et des contraintes opérationnelles uniques.
Tunnels de convection/circulation de chaleur (air chaud)

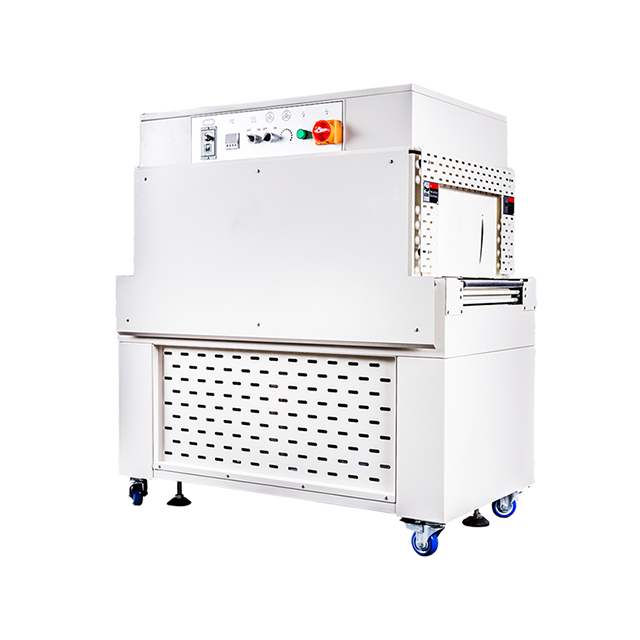

Un tunnel de rétraction à circulation thermique repose sur le mouvement de l’air. Le système utilise des ventilateurs à haute vitesse. Des déflecteurs réglables dirigent l’air chaud recyclé autour du produit. Cela crée un environnement hautement contrôlé. Il s’agit de la technologie la plus courante dans les installations modernes.

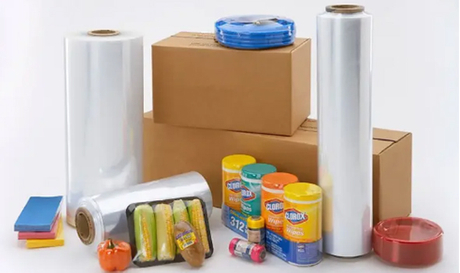

Ces systèmes excellent dans l’emballage d’articles multipack standard. Ils gèrent exceptionnellement bien les aliments surgelés. Le flux d'air directionnel protège le contenu sensible à la chaleur d'un dégel prématuré. Ils traitent facilement les emballages en film PVC POF standard . Les modèles à air chaud sont très polyvalents. Ils ne nécessitent aucune plomberie spécialisée. Cependant, ils ont parfois du mal à emballer uniformément des conteneurs très profilés.
Tunnels de rétraction à vapeur
La technologie de la vapeur repose sur l’humidité et le transfert direct de chaleur. La machine plonge le produit dans de la vapeur vive. Cela crée un effet de transfert de chaleur uniforme à 360 degrés. La vapeur épouse parfaitement tous les contours.
Vous devez utiliser de la vapeur pour les manchons rétractables sur tout le corps. Il gère sans effort les géométries de bouteilles complexes. Il fonctionne en toute sécurité autour de produits hautement inflammables possédant un faible point d"éclair. La vapeur est idéale pour les récipients à haute pression. Il donne un enregistrement graphique impeccable. Vous verrez rarement des rides. Cependant, la vapeur nécessite une infrastructure d’installation robuste. Vous avez besoin de chaudières commerciales et d’un drainage adéquat. Une gestion localisée de l’humidité devient essentielle.
Tunnels infrarouges radiants (IR)
Les systèmes infrarouges appliquent la chaleur différemment. La machine utilise des panneaux de quartz. Certains modèles utilisent des éléments chauffants de type Calrod. Ces composants émettent une énergie radiante intense directement sur le film. Ils ne dépendent pas du mouvement de l’air.
La technologie IR cible des domaines spécifiques. Cela fonctionne mieux pour les tour de cou inviolables. Les matériaux de couleur foncée absorbent rapidement l"énergie IR. Cela rend l"IR très efficace pour des applications de manchons spécifiques. Les installations utilisent souvent l"IR comme zone de pré-rétrécissement. Ils le placent juste devant une chambre de convection standard.
Tableau de comparaison des technologies
Technologie de chauffage
Meilleure application
Avantage principal
Principale limite
Convection (air chaud)
Multipacks, produits surgelés, cartons plats
Installation très polyvalente et facile
Luttes sur des courbes complexes
Vapeur
Flacons profilés, manchons rétractables
Des graphismes impeccables à 360 degrés
Nécessite des chaudières et un drainage
Radiant (infrarouge)
Bandes d"inviolabilité foncées, joints de cou
Chauffage rapide ciblé
Ne convient pas aux films transparents sur toute la masse
2. Débit d’air, température et physique de la qualité du rétrécissement
Comprendre la physique derrière le rétrécissement évite les maux de tête quotidiens. Vous devez regarder au-delà des simples cadrans de température. Un de haute qualité tunnel d'emballage sous film rétractable gère le flux d'air de manière dynamique. Les opérateurs doivent équilibrer la vitesse de transit et la pénétration de la chaleur du cœur.
Le phénomène du « ballooning »
Un bon emballage sous film rétractable nécessite une dynamique des fluides spécifique. Le film doit brièvement « ballon » ou « oreiller » hors du produit. Il se détache légèrement avant de s"effondrer uniformément. Cette expansion permet à l"air de s"échapper correctement. Le film se rétrécit ensuite étroitement sans se froisser.
Les systèmes avancés utilisent une plomberie interne complexe. Des déflecteurs soigneusement placés créent les turbulences d’air nécessaires. Un mauvais flux d’air interne empêche cet effet d’amortissement. Le film s"effondre prématurément. Cela crée des points froids laids et des rides marquées. Les opérateurs appellent souvent ces défauts « oreilles de chien ».
Contrôle de zone et préchauffage
Les équipements modernes reposent sur des zones de température échelonnées. Vous ne pouvez pas faire sauter immédiatement un récipient en plastique en utilisant la chaleur maximale. Une chaleur extrême et soudaine provoque une déformation structurelle. Les bouteilles en plastique à paroi mince se déformeront ou fondront.
Les machines avancées utilisent une zone de préchauffage douce. La première chambre peut contenir 80 à 90°C. Le produit absorbe cette chaleur ambiante en toute sécurité. Une exposition à une chaleur élevée d’une durée inférieure à une seconde s’ensuit immédiatement. Le film rétrécit instantanément. Le conteneur reste complètement intact. Ce contrôle de zone précis distingue les machines haut de gamme des alternatives économiques.
Vitesse du convoyeur par rapport au temps de séjour
Vous devez calibrer la vitesse du convoyeur en fonction de la masse du produit. Les produits de boulangerie légers nécessitent un transport rapide. Une chaleur prolongée endommage les aliments délicats à l’intérieur. Ils ont besoin de températures élevées pendant de très courtes durées.
Les objets denses nécessitent une approche complètement différente. Les pièces métalliques lourdes ou les panneaux de bois absorbent rapidement la chaleur. Ils évacuent la chaleur du film. Ces produits nécessitent des vitesses beaucoup plus lentes. Vous devez permettre la pénétration de la chaleur centrale. Le film a besoin d"un temps de séjour plus long pour rétrécir correctement. Si vous faites passer des objets denses trop rapidement, le film réagit à peine.
3. Sélection des bandes transporteuses : éviter les goulots d"étranglement coûteux
Le choix de votre bande transporteuse a un impact considérable sur les opérations quotidiennes. Des courroies mal assorties provoquent la fonte du film et de graves blocages de la machine. Vous devez évaluer la compatibilité chimique avant d'acheter une machine à tunnel de rétraction.
Compatibilité chimique film-ceinture
Différents plastiques réagissent de manière unique lorsqu"ils sont chauffés contre du métal. Ignorer ces propriétés chimiques crée des échecs opérationnels immédiats.
Polyoléfine (POF) et PVC : ces matériaux fonctionnent de manière fiable sur la plupart des surfaces. Ils restent généralement compatibles avec l'acier inoxydable standard. Les ceintures en treillis métallique les manipulent parfaitement.
Polyéthylène (PE) : Ce matériau présente d'énormes défis. Le PE est très sujet à la fonte. Il adhère de manière agressive aux surfaces métalliques nues. Vous devez appairer les films PE à l'aide de courroies recouvertes de Téflon. Le treillis en fibre de verre empêche également ce collage dangereux.
Géométrie de la courroie et taille du produit
La forme physique de votre ceinture compte. L"empreinte du produit dicte le style de votre convoyeur. Une petite erreur provoque ici des arrêts de ligne quotidiens.
Treillis métallique : Cela représente la norme de l’industrie. Il s’avère très durable. Il résiste à la déformation sous une chaleur extrême.
Rouleaux morts recouverts de silicone : Ces rouleaux excellent dans l'obtention d'une esthétique propre de rétrécissement du fond. Le produit glisse doucement. Cependant, ils nécessitent un entretien fréquent avec de la graisse à haute température.
Espaces de ceinture et micro-produits : les ingénieurs en automatisation négligent souvent la taille des espaces. Les petits produits tombent facilement à travers les espaces des rouleaux standard. Un article mesurant 1x1x2 pouces tombera entre les rouleaux standard. Cela provoque de graves bourrages internes. De telles micro-applications nécessitent des conceptions spécialisées à maillage serré. Les courroies modulaires solides résolvent complètement ce problème.
Treillis métallique en nylon : ce matériau domine le secteur des tunnels à vapeur. Le nylon résiste naturellement à la rouille. Il offre d'excellentes propriétés de résistance à la moisissure. Il survit facilement à une exposition constante à l’humidité.
4. Réalités de la maintenance et considérations opérationnelles
L’exploitation d’une étuve industrielle nécessite une surveillance régulière. Vous devez planifier les tâches de maintenance continues. Les protocoles d’efficacité réduisent le gaspillage d’énergie quotidien. Un fiable tunnel de thermorétraction nécessite des soins proactifs pour éviter les pannes soudaines.
Consommation et efficacité énergétique
Les chambres de chauffe modernes privilégient la rétention d’énergie. Les modèles plus anciens évacuent constamment de l’air chaud dans l’installation. Cela oblige les systèmes de climatisation à travailler plus fort. Cela crée un environnement inconfortable pour les travailleurs.
Les modèles contemporains utilisent des boucles de régénération d"énergie. La recirculation de l"air en boucle fermée capte la chaleur qui s"échappe. Le système renvoie l’air chaud dans la chambre principale. Cela réduit considérablement la consommation d’énergie globale. Il maintient le sol d"emballage environnant sensiblement plus frais. Investir dans des panneaux isolants de qualité supérieure évite également les fuites de chaleur ambiante.
Coûts de maintenance cachés
Différentes technologies entraînent des charges de maintenance distinctes. Vous devez aligner les capacités de vos installations sur le type de machine.
Les tunnels à vapeur nécessitent un entretien rigoureux. Vous devez effectuer un détartrage régulier de la chaudière. L’accumulation d’eau dure détruit rapidement les injecteurs de vapeur. Certains codes municipaux locaux exigent des opérateurs de chaudières certifiés parmi leur personnel. Cela ajoute des responsabilités de travail importantes. Vous avez également besoin de plans complets d’assainissement par drainage.
Les tunnels de convection nécessitent une infrastructure spécialisée minimale. Votre équipe de maintenance effectue principalement des contrôles mécaniques de routine. Ils doivent inspecter les éléments chauffants mensuellement. Les moteurs de ventilateur nécessitent une lubrification occasionnelle. Les tendeurs de courroie nécessitent périodiquement des ajustements mineurs. L’absence d’eau rend les systèmes de convection beaucoup plus faciles à entretenir.
5. La liste restreinte de l"acheteur : liste de contrôle pour l"achat d"équipement
La sélection des équipements d’emballage thermorétractable nécessite une approche structurée. Utilisez ce cadre exploitable pendant votre étape d’évaluation. Manquer un détail peut faire dérailler l’ensemble de votre projet d’automatisation.
Dimensions de l'ouverture et de la chambre : assurez-vous que l'ouverture du tunnel peut accueillir votre plus gros produit en toute sécurité. Prévoyez un espace suffisant pour une bonne circulation de l’air. N'achetez pas inutilement un tunnel surdimensionné. Un espace vide excessif permet à la chaleur de s’échapper de manière inefficace. Choisissez entre des modèles à chambre simple ou double en fonction de votre vitesse de ligne cible.
Exigences électriques : Vérifiez soigneusement les capacités électriques de votre installation. Vérifiez vos capacités de phase, de hertz et d’ampérage disponibles. Faites-le avant d’acheter des modèles électriques lourds. La mise à niveau ultérieure de l’alimentation électrique des installations entraîne d’énormes retards.
Intégration amont/aval : votre nouvel équipement doit communiquer avec les machines existantes. Assurez-vous que le contrôleur logique programmable (PLC) se synchronise de manière transparente. Les variateurs de fréquence (VFD) doivent correspondre aux vitesses en amont. Le tunnel doit s'intégrer parfaitement aux scelleuses à barre en L existantes ou aux ensacheuses à mouvement continu.
Disponibilité des tests de matériaux : n'achetez jamais une machine à l'aveugle. Des fabricants d'équipement d'origine (OEM) réputés proposent des services de test. Envoyez-leur votre produit et votre film spécifiques. Ils le feront passer par un tunnel de test. Cela garantit les résultats esthétiques finaux avant la signature du bon de commande.
Conclusion
La mise à niveau vers un système de circulation de chaleur industrielle représente une étape majeure en matière d’automatisation. Vous devez aligner le fluide caloporteur choisi directement avec votre type de film spécifique. Évaluez soigneusement l’empreinte de votre produit avant de sélectionner un style de bande transporteuse. Préparez votre équipe de maintenance aux réalités quotidiennes liées au fonctionnement d’équipements à haute température.
Avant d"émettre une demande de devis (RFQ), cartographiez les goulots d"étranglement de votre ligne actuelle. Documentez avec précision les spécifications électriques de votre installation. Demandez toujours un test vidéo de réduction de film en direct auprès des fabricants potentiels. Ces étapes pratiques vous garantissent le déploiement d’une ligne de conditionnement fiable et hautement efficace.
FAQ
Q : Quel est le meilleur film pour un tunnel de rétraction à circulation thermique ?
R : La polyoléfine (POF) reste l’option la plus polyvalente pour la convection d’air chaud. Il offre une résistance élevée à la traction et une optique exceptionnellement claire. Le PVC est également très courant mais nécessite une ventilation adéquate des installations. Si vous choisissez un film PE, vous devez installer des bandes transporteuses antiadhésives spécialisées pour éviter la fonte.
Q : Pourquoi mon film rétractable se froisse-t-il ou forme-t-il des « oreilles de chien » ?
R : Les rides et les points froids indiquent généralement une mauvaise circulation de l’air interne. Le film ne parvient pas à « gonfler » suffisamment. Une température du tunnel réglée trop bas est également à l"origine de ce phénomène. De plus, une vitesse de convoyeur trop rapide empêche un temps de séjour adéquat. Le film ne peut tout simplement pas absorber suffisamment de chaleur pour rétrécir uniformément.
Q : Puis-je faire fonctionner un tunnel de rétraction à vapeur sans chaudière centrale ?
R : Oui. De nombreux fabricants proposent désormais des tunnels à vapeur « autonomes ». Ces unités spécialisées comportent des générateurs de vapeur intégrés directement dans le châssis. Ils conviennent parfaitement aux installations dépourvues de plomberie centrale à vapeur existante. Vous bénéficiez de la précision du rétrécissement de la vapeur sans révisions massives de l’infrastructure.
